NZ-C828 Mini Power linear 五軸五聯動數控刀具磨床
一、機床概況：
本公司生產的五軸五聯動的數控刀具專用磨床，是根據德國五軸數控工具磨床（WRT）的理驗及設計人員實際操的經驗，并在刀具生產現場交流而設計。在實用、經濟、操作、維修、穩定、高效上得到體現。
機床采用整體進口有機玻璃圓弧開門，便于機床無限制的操作與維護，全封閉的保護罩殼符合生產安全，為應對特殊工具的生產，使設備的伺服軸相對的位置關系達到優化，可對應多品種工具加工的機構造。
X,Y軸采用進口的直線電機與導軌，Z軸采用進口的伺服電機與絲桿導軌，高精度和分辨率，保證刀具的高生產效率及生產品質。
二、主要配置：
C828 五軸五聯動CNC磨床
1、X軸水平直線CNC數控軸，中國臺灣直線電機，YH光柵尺，THK精密滾柱型導軌。
2、Y軸水平直線CNC數控軸，中國臺灣直線電機，YH光柵尺，THK精密滾柱型導軌。
3、Z軸垂直直線CNC數控軸，中國臺灣伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
4、A軸：工件旋轉分度軸DD直驅。
5、B軸：旋轉分度軸DD直驅。
6、英國雷尼紹高精密進口萬向探針（探針：工件探測）。
7、整體礦物鑄造大理石床身及立柱。
8、圓弧型密封機罩，兩面開門，維修方便。
9、采用帶磁鐵的移動型手脈,方便操作。
10、專用永磁電主軸,雙磨頭設計（中國臺灣定制）HSK砂輪法蘭可整體拆卸至砂輪修整機修整砂輪。
11、機內安裝管式密封防油LED燈。
12、注：
- 導軌：日本THK P級
- 絲桿：日本THK C3
- 伺服馬達：中國臺灣伺服(絕對值)
- 數控系統：中國臺灣新代（軟件：刀具專用加工軟件4.1）
- 探針：雷尼紹(萬向)

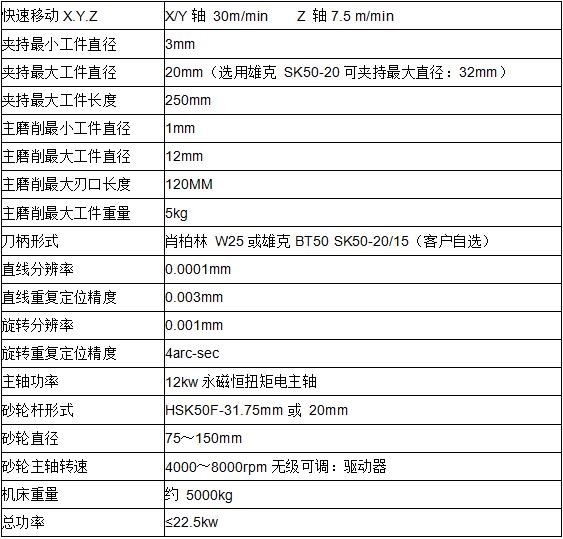

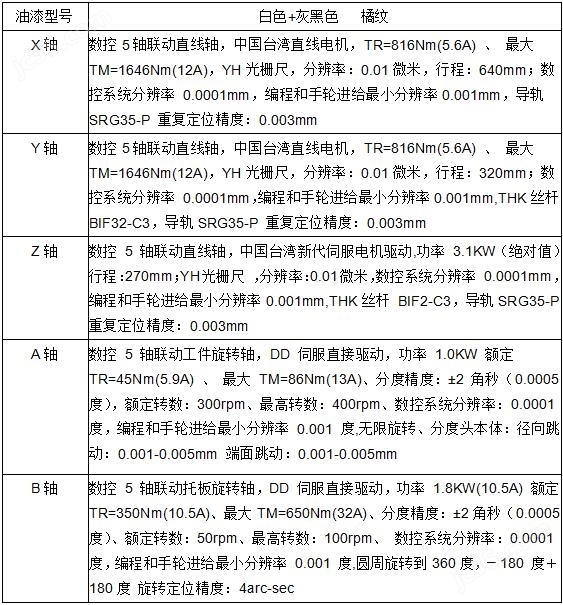

三. 主要功能技術描述：
四、操作系統：
1、運行環境：刀具專用軟件（4.1版本），帶模擬操作軟件。
2、顯示屏描述：17英寸液晶顯示屏，在屏幕上顯示機械坐標、相對坐標、絕對坐標、執行加工程式等操作對話框架。
3、界面描述：刀具加工專用軟件（4.1版）下運行里面包括、直徑、螺紋條數(開槽條數)、螺旋角度、開槽長度、開槽速度、開槽深度(開槽深度增量調整)、螺旋方向(左旋、右旋)。
4、鍵盤：薄膜按鈕鍵盤，字母和數字鍵同顯示器相聯一體。
5、硬盤：256G
6、控制系統：中國臺灣新代。
7、數據輸入、輸出方式==鍵盤輸入，電腦聯接。
8、模擬：2D模擬、3D模擬、3D碰撞檢查，可看到加工物料的形狀，根據模擬后得到的參數進行參數修改。
9、軟件包功能：
?。?）銑刀軟件包：（含標準銑刀、不等分銑刀、不等螺旋角銑刀、變導程銑刀、粗皮銑刀、錐度銑刀、燕尾銑刀、多刃銑刀、錐度球頭銑刀等）
?。?）鉆頭軟件包：（含18種鉆尖形狀軟件、麻花鉆、階梯鉆、鉆銑刀、階梯鉆銑刀、插銑刀、槍鉆、忽鉆、倒角刀、定心鉆等）
?。?）成型刀軟件包：（含各類DXF樣條曲線防型刀、T型銑刀等）
?。?）旋轉挫軟件包：(含平頭旋轉挫、錐度旋轉挫、球頭旋轉挫、圓孤旋轉挫、DXF成型旋轉挫等)
10、采用最新版本，留有升級空間，可以升級。
- 適 用 范 圍 ：應用于3C、醫療、汽車、高鐵、航空航天、模具、機械加工等行業；銑刀、鉆頭、鉸刀、螺紋刀、球刀、圓鼻刀、汽車行業非標刀、非標刀片、成型槽、旋轉銼、不等分、不等螺旋、螺旋漸變。
- 加工直徑范圍：φ1-φ12；研磨工件刃長：120MM。
- 主 軸 功 率 ：12KW。
產品型號：NZ-C828 Mini Power linear
